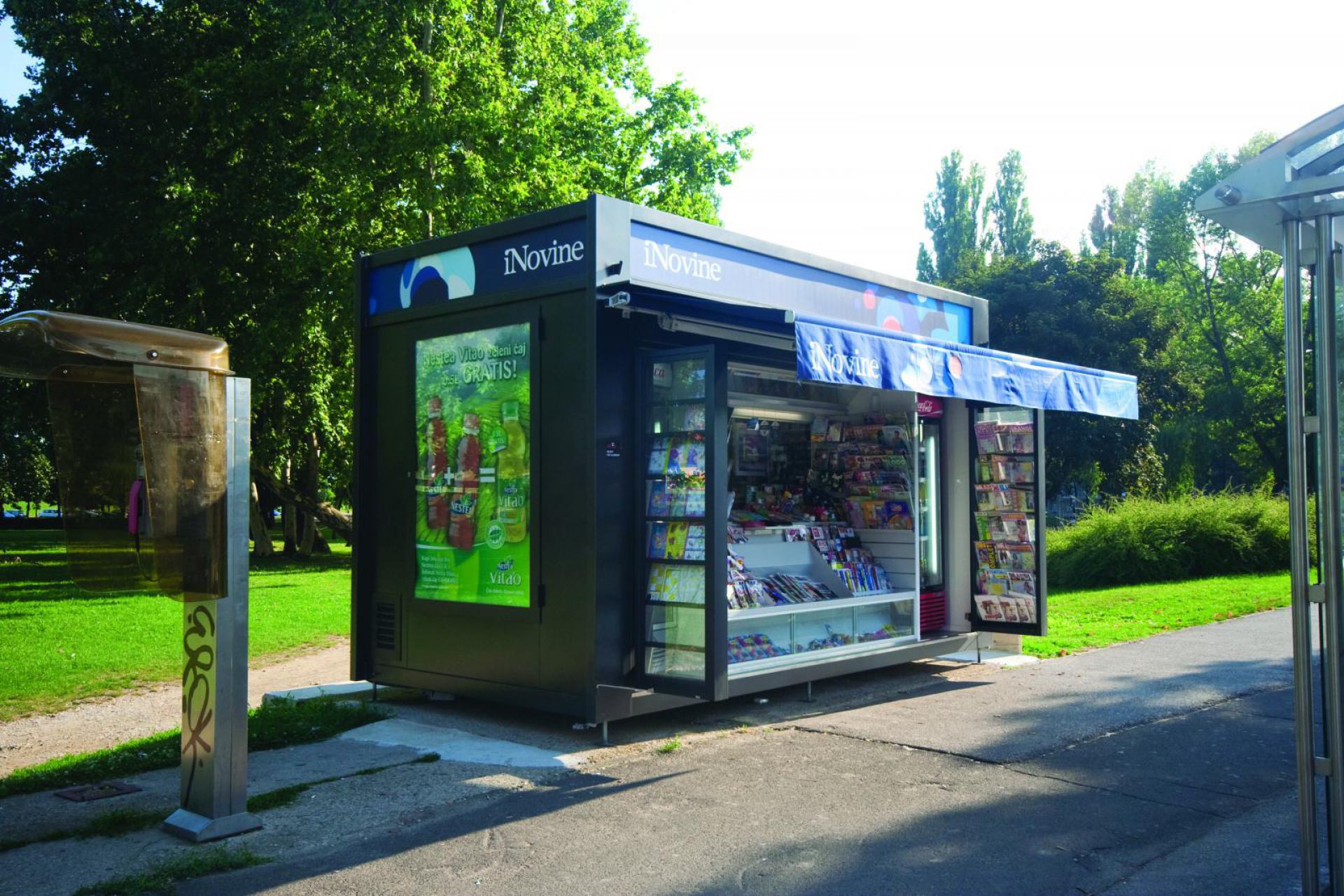

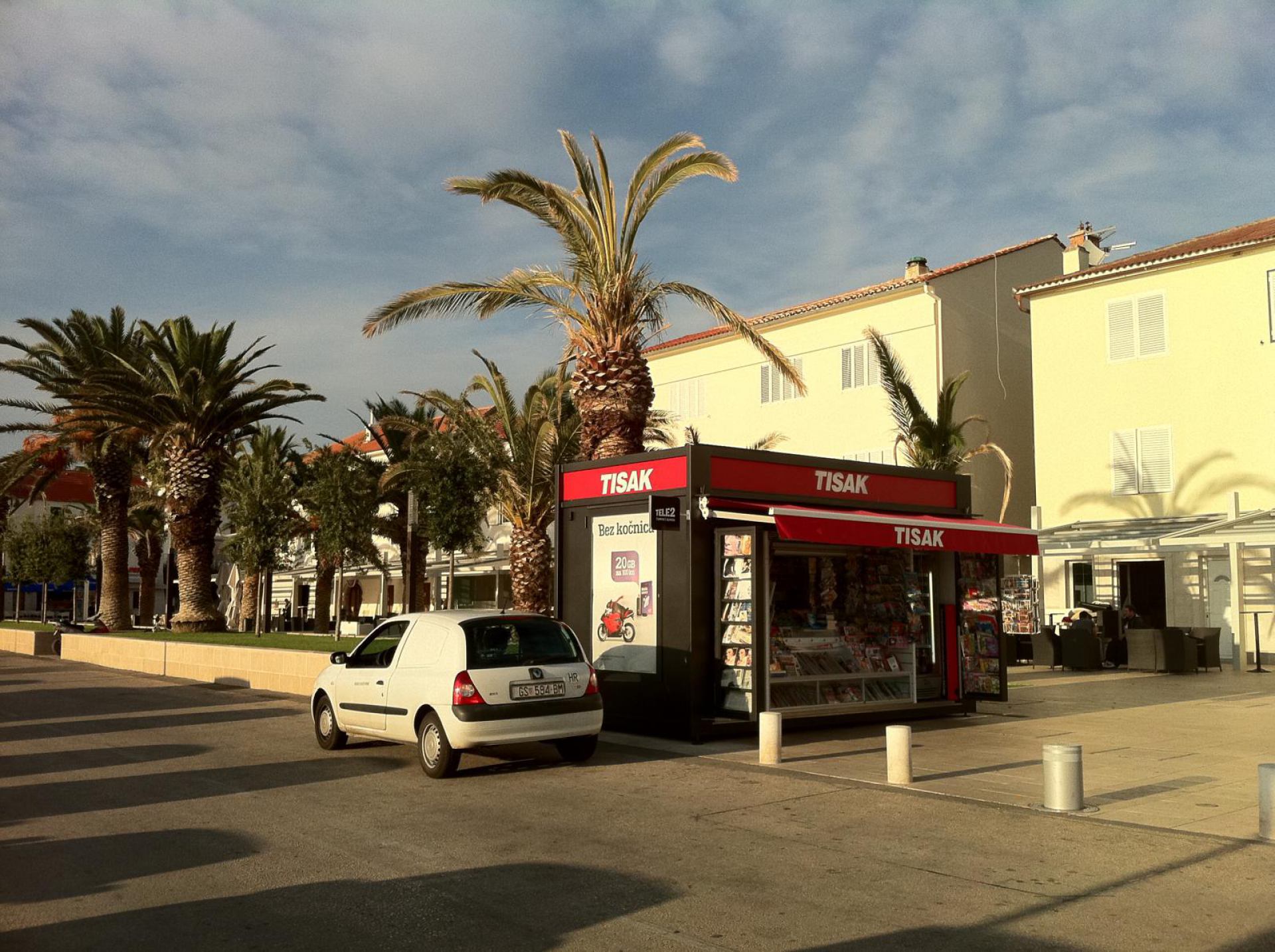

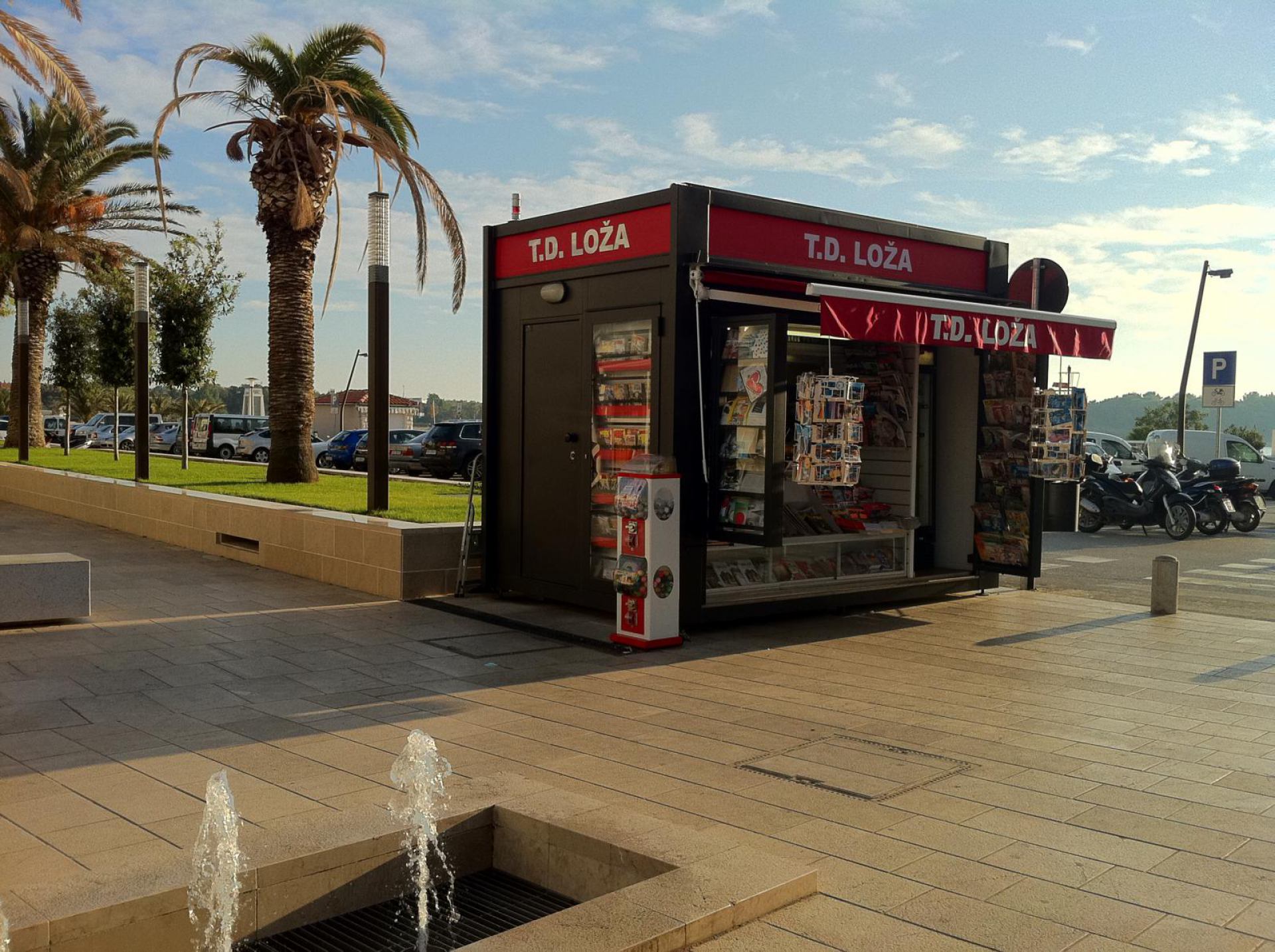

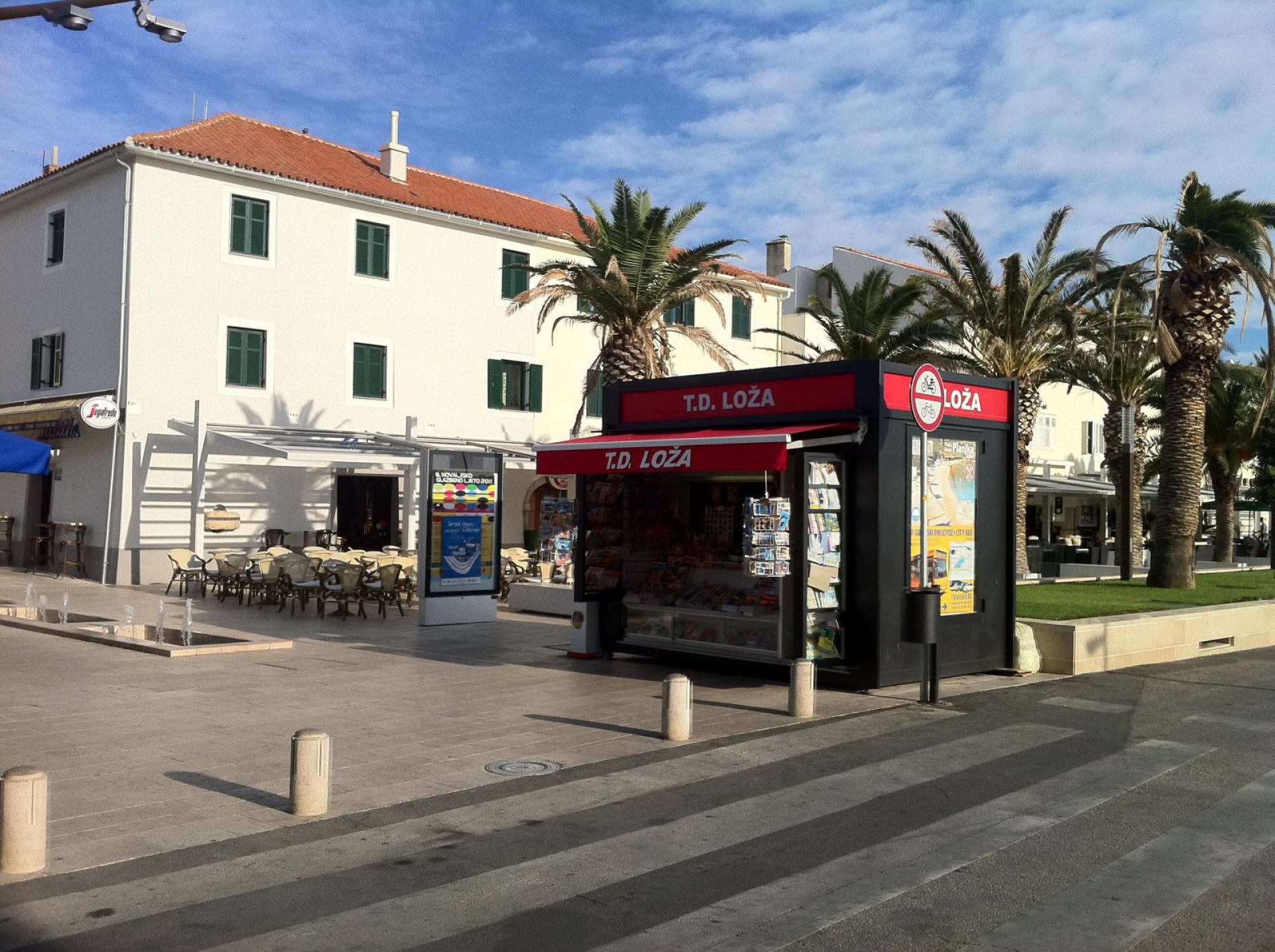

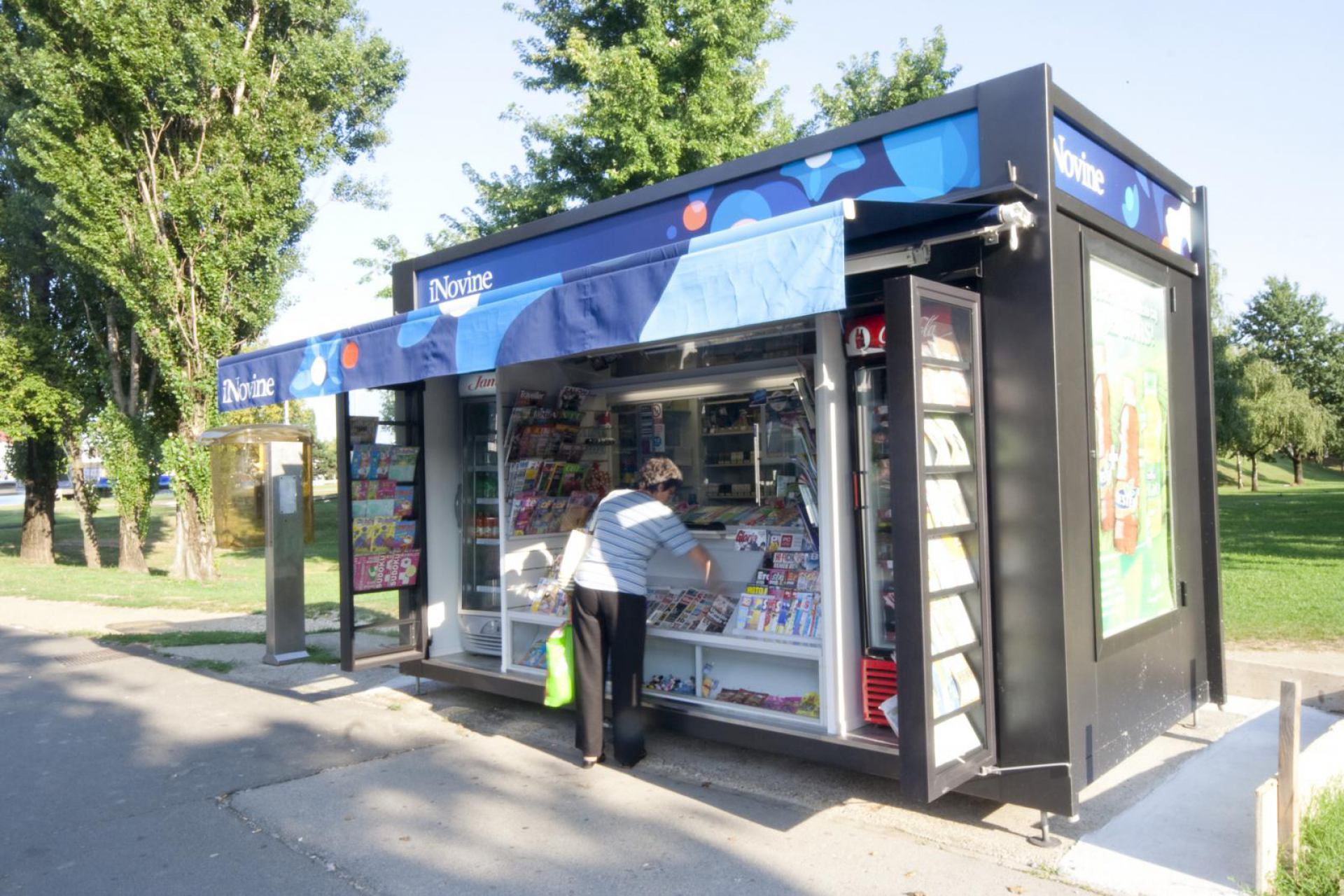

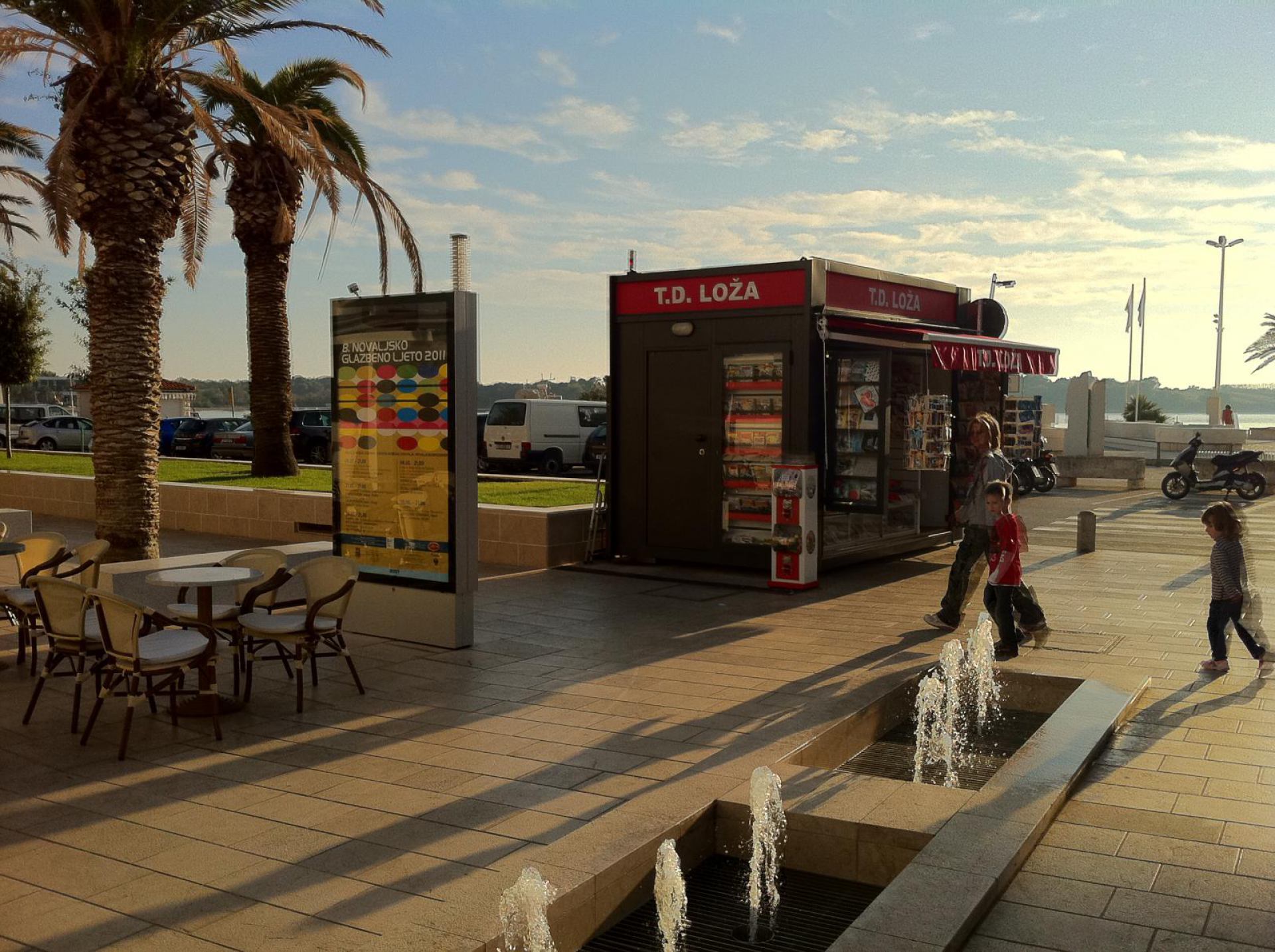

Kiosk za prodaju mješovite robe model 3300

Opis

Kiosk namijenjen poglavito prodaji tiska, izveden da se maksimiziraju prodajne površine s izložbenim vitrinama, hladnjacima, reklamnim vitrinama itd.


Dimenzije

Dužina 3,6-4,8 m, širina 2,45-3,15 m. Vanjska visina svih tipova iznosi 3 m, a unutarnja visina približno 2,4 m. Općenito, svaki kiosk izrađuje se po narudžbi i želji naručitelja, sukladno lokaciji postave.

Opterećenje

• krov 2,5 kN/m2
• pod 2,5 kN/m2
• zidovi 2,0 kN/m2

Konstrukcija

Nosivi i dekorativni okvir izrađeni su od čeličnih toplo cinčanih hladnooblikovanih profila u debljinama 2-3 mm. Vanjske zidne obloge od cinčanih limova debljine su 1,5 mm. Svi spojevi okvira te spojevi limova i okvira međusobno su zavareni i zaštićeni cink premazom. Vidljivi okviri i limovi završno su obojeni shop primerom i poliuretanskom dvokomponentnom antracit bojom ili sukladno narudžbi. Težina kioska iznosi približno: 1800-3000 kg.

Struktura poda

• Poliuretanski sendvič panel 40 mm, obostrano cinčan i plastificiran lim
• Laminatni vodootporni parket
• Koeficijent toplinske provodljivosti iznosi približno K=0,38 cal/m2 h°C

Struktura krova/stropa

• Poliuretanski sendvič panel debljine 40+40 mm, s donje vidljive strane cinčani lim bijelo
• Plastificiran s gornje strane, korigirani 40 mm, cinčan i plastificiran lim u boji po izboru
• Koeficijent K=0,40 cal/m2 h°C
• Voda s krova provodi se kroz ugaone stupove kioska

Struktura fasada i zidova

Pocinčani obojeni limovi izvana, poliuretanski sendvič paneli 35 mm, cinčani i plastificirani bijelo obostrano.
Izvan panela uvijek je lim-zračni prostor ili staklo-zračni prostor pa koeficijent iznosi približno K=0,38 cal/m2 h°C

Otvori

Prednja strana kioska cijelom dužinom se zatvara pocinčanim roloom, obojenim u boju konstrukcije kioska. Rolo se podiže pomoću elektromotora i federnog namotaja – ručno. Elektromotor u zaključanom stanju blokira otvaranje roloa te nije potrebno dodatno zaključavanje roloa. Vodilice i nasjed roloa su pocinčani i obojeni u boju roloa. Za potrebe servisiranja skida se unutarnja obloga roloa i rolo je «otvoren» za servisiranje.

Vrata

Ulazna vrata izrađena su kao protuprovalna vrata svijetlog otvora, visine 200 cm, širine 70 cm. Vratno krilo je ispunjeno poliuretanskim panelom s obostrano pocinčanim limom, izvana debljine 1.25 mm, u boji konstrukcije. Vrata se zaključavaju posebnom bravom u tri točke. Izvana se na vrata postavljaju uške za zaključavanje lokotom. Vrata za noćnu dostavu tiska smještena su na stražnjoj strani kioska i opremljena su posebnom bravicom.

Reklamne vitrine

Reklamne CL vitrine ugrađene su na fasadu kioska, primjereno lokaciji. Okviri vitrina izrađeni su od posebnih aluminijskih profila i obojeni u boju kioska. Vitrine su opremljene s po četiri rasvjetna tijela snage 58 W, s pripadajućom opremom te akrilatnim nosačem plakata i magnetnim pričvršćivačima plakata. Dimenzije reklamne vitrine prilagođene su standardima - plakatima veličine 1,185 x 1,75 m.

Izložbene vitrine

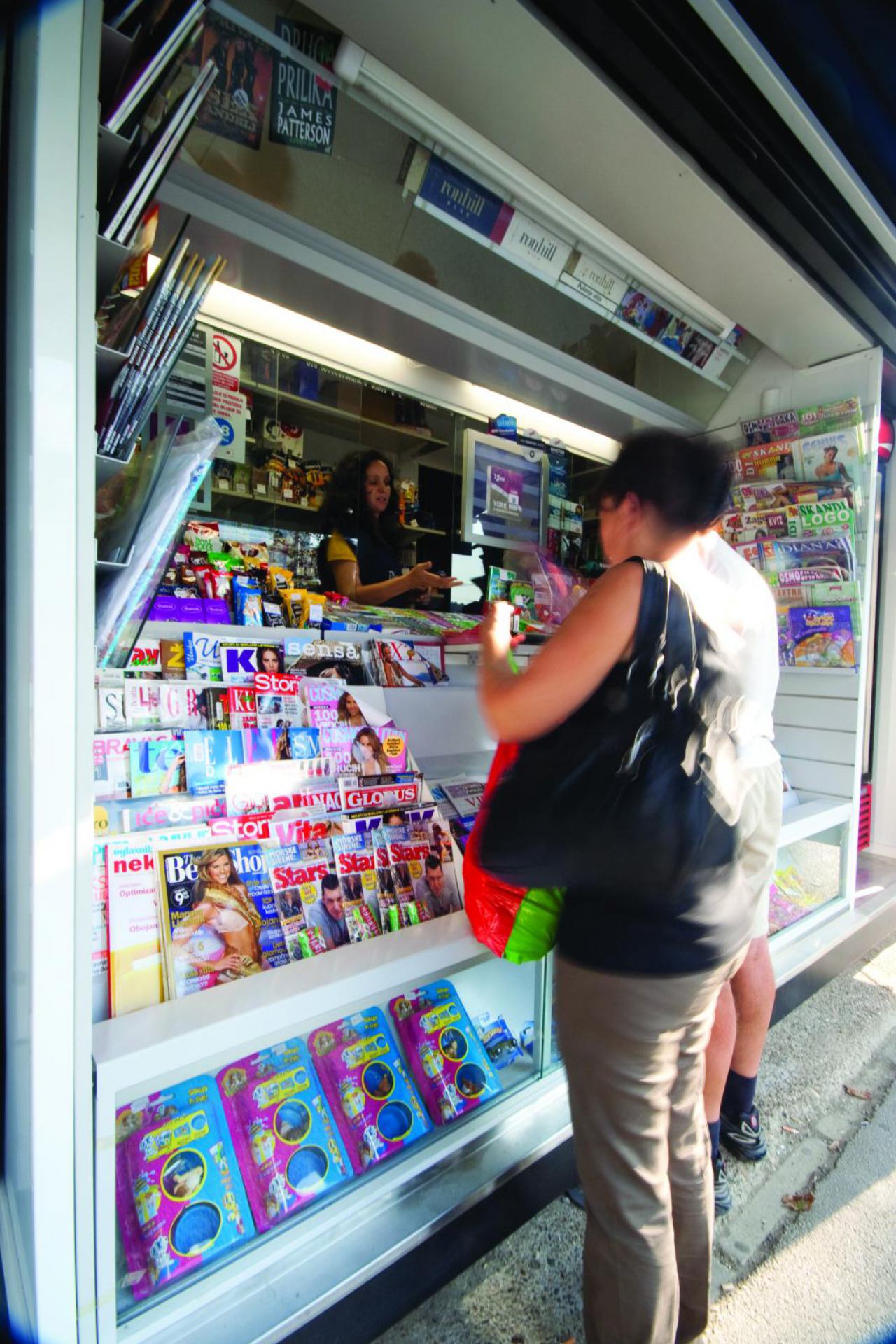

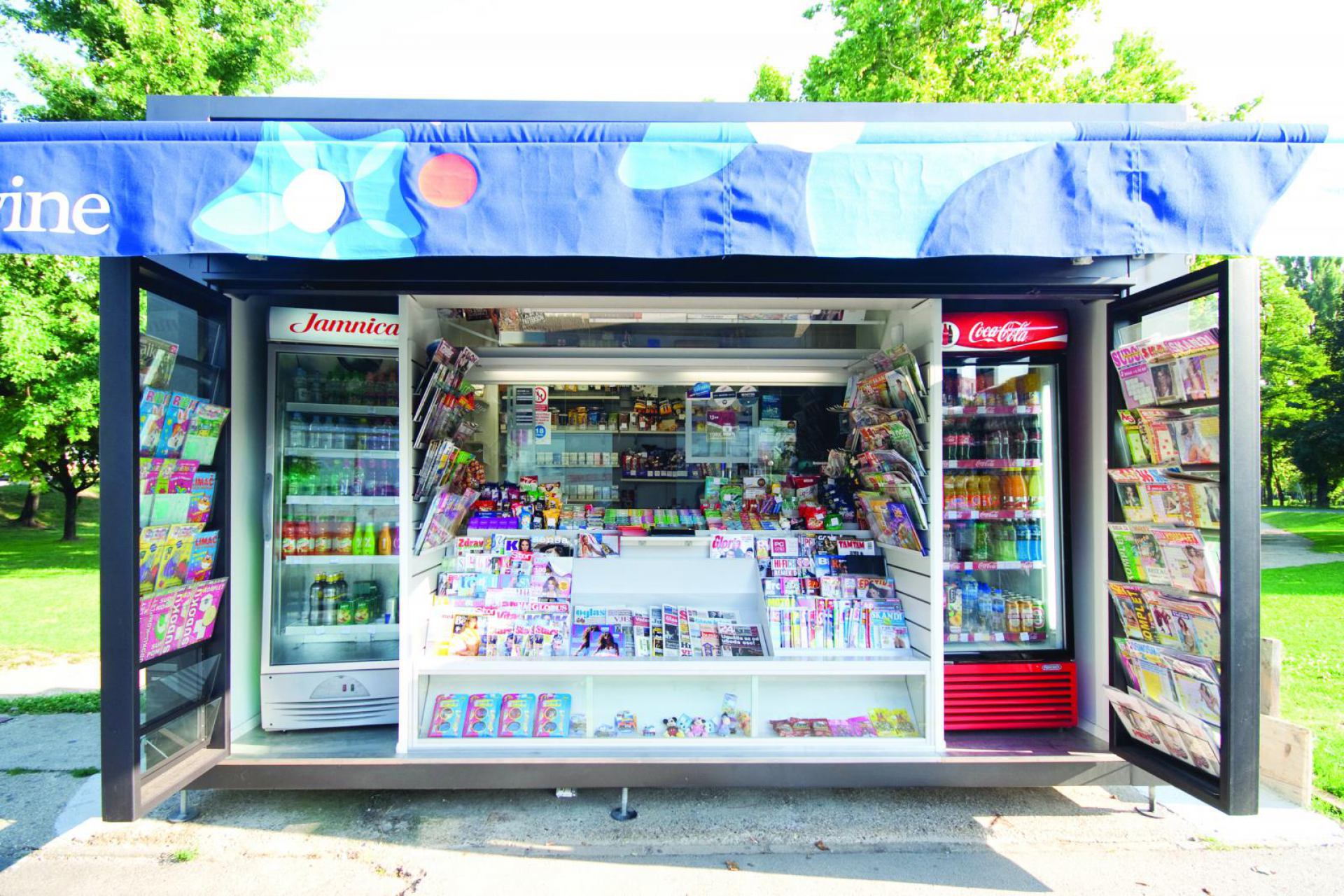

Okretno-zaokretne, izložbeno-prodajne vitrine i krila ugrađuju se s prednje strane kioska iza roloa. U nišama ispred hladnjaka krila se protežu do poda, a izvan niša do visine izložbenog prostora nosača tiska. Opremljene su nosačima tiska koji se postavljaju na razmaku po visini od 6 cm. Nosači tiska opremljeni su staklenim držačima, a vitrina je s vanjske strane ostakljena staklom debljine 6 mm.

Reklamna krovna kapa

Visine 50 cm, opremljena je jednorednom rasvjetom Fluo svjetiljki od 58 i 36 W, zavisno od pojedinih dimenzija kioska u dužini sa svih strana kioska. S prednje strane, uokolo kioska, postavljen je mliječni akrilat od 4 mm bez prekida.

Niše za smještaj hladnjaka

Izrađuju se prema dimenzijama standardnih hladnjaka. Niše za vanjski hladnjak dimenzija su svijetlog otvora 80 x 205 cm i ugrađuju se s prednje strane kioska, iza rolo vrata, 2 kom obostrano - na kioscima dužine 4800 mm, a 1 kom na jednu ili drugu stranu na ostalim kioscima.

Niše za hladnjak se ventiliraju (odvodi se topli zrak) tako da se u podu i gornjoj zoni izvode ventilacijski otvori.
